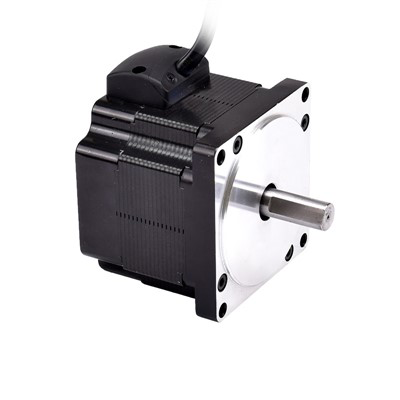

310V 4000RPM 0.24Nm 100W 0.37A 80x80x50mm ব্রাশলেস ডিসি মোটর
প্রস্তুতকারকের পার্ট নম্বর: 80BL09402-0100-XXX
ফ্রেমের আকার: 80x80 মিমি
সুরক্ষা গ্রেড: IP40
রেট ভোল্টেজ: 310V
রেট করা গতি: 4000RPM
রেটেড টর্ক: 0.24Nm
শক্তি: 100W
- দ্রুত ডেলিভারি
- গুণ নিশ্চিত করা
কাস্টমাইজেশন উপলব্ধ
পণ্য পরিচিতি
সাধারণ স্পেসিফিকেশন
|
সুরক্ষা গ্রেড |
IP40 |
|
পরিবেষ্টিত তাপমাত্রা |
-20 ডিগ্রি ~55 ডিগ্রি |
|
সংগ্রহস্থল তাপমাত্রা |
-25 ডিগ্রি ~+70 ডিগ্রি |
|
পরিবেষ্টিত আর্দ্রতা |
<85% ( without condensation ) |
|
অন্তরণ শ্রেণি |
শ্রেণী বি |
|
অন্তরণ প্রতিরোধের |
100MΩমিন.@500VDC |
ওয়্যারিং
|
লিড নম্বর |
সীসা রং |
লিড গেজ |
ফাংশন |
বর্ণনা |
|
1 |
লাল |
UL1061/24AWG |
ভিসিসি |
হল সেন্সর জন্য সরবরাহ ভোল্টেজ |
|
2 |
হলুদ |
Hv |
||
|
3 |
নীল |
Hw |
||
|
4 |
কালো |
জিএনডি |
হল সেন্সর জন্য স্থল | |
|
5 |
কমলা |
হু |
||
|
6 |
নীল |
UL1061/18AWG |
w |
|
|
7 |
কমলা |
u |
||
|
8 |
হলুদ |
v |
প্রযুক্তিগত বৈশিষ্ট্য
|
মডেল নাম্বার. |
রেটেড ভোল্টেজ |
গতি |
রেট ঘূর্ণন সঁচারক বল |
শক্তি |
রেট করা বর্তমান |
লোড স্পিড নেই |
নো-লোড কারেন্ট |
রেজিস্ট্যান্স/লাইন-লাইন |
আবেশ/লাইন-লাইন |
পিছনে EMF ধ্রুবক |
দৈর্ঘ্য |
|
ভিডিসি |
আরপিএম |
N.m |
W |
A |
আরপিএম |
A |
Ω |
mH |
V/krpm |
মিমি |
|
|
80BL{{1}XXX |
310 |
4000 |
0.24 |
100 |
0.37 |
4500 |
0.1 |
29.60 |
56.30 |
44.40 |
50 |
যান্ত্রিক মাত্রা
FAQ
প্রশ্ন: বিএলডিসি মোটরগুলির সাধারণ ব্যর্থতার মোডগুলি কী কী?
উত্তর: বিএলডিসি মোটরগুলির সাধারণ ব্যর্থতার মোডগুলি বিভিন্ন কারণের উপর নির্ভর করে পরিবর্তিত হতে পারে যেমন অপারেটিং অবস্থা, উপাদানগুলির গুণমান, রক্ষণাবেক্ষণের অনুশীলন এবং নকশা বিবেচনার ভিত্তিতে। এখানে BLDC মোটরের সাথে যুক্ত কিছু সাধারণ ব্যর্থতার মোড রয়েছে:
1. বিয়ারিং ব্যর্থতা: BLDC মোটরের বিয়ারিংগুলি দীর্ঘস্থায়ী ব্যবহার, ভুলভাবে, অপর্যাপ্ত তৈলাক্তকরণ, বা অত্যধিক লোডের কারণে সময়ের সাথে সাথে নষ্ট হয়ে যেতে পারে। ভারবহন ব্যর্থতার ফলে শব্দ, কম্পন বৃদ্ধি এবং মোটর কর্মক্ষমতা হ্রাস হতে পারে।
2. অতিরিক্ত গরম হওয়া: অপর্যাপ্ত শীতলতা বা অত্যধিক অপারেটিং তাপমাত্রা মোটর অতিরিক্ত গরম হতে পারে। উচ্চ পরিবেষ্টিত তাপমাত্রা, অপর্যাপ্ত বায়ুচলাচল, ওভারলোডিং বা উচ্চ স্রোতে দীর্ঘায়িত অপারেশনের মতো কারণগুলির কারণে অতিরিক্ত গরম হতে পারে। এটি নিরোধক ভাঙ্গন, ঘূর্ণায়মান ক্ষতি, এবং সামগ্রিক মোটর ব্যর্থতা হতে পারে।
3. বৈদ্যুতিক ব্যর্থতা: বৈদ্যুতিক ব্যর্থতা শর্ট সার্কিট, ইনসুলেশন ব্রেকডাউন বা উপাদানের ত্রুটির মতো সমস্যার কারণে ঘটতে পারে। এই ব্যর্থতাগুলি ভোল্টেজ স্পাইক, অত্যধিক স্রোত, দুর্বল সংযোগ, বা উত্পাদন ত্রুটির মতো কারণগুলির কারণে হতে পারে।
4. হল সেন্সর ব্যর্থতা: BLDC মোটর প্রায়ই রটার অবস্থান সনাক্তকরণের জন্য হল প্রভাব সেন্সর ব্যবহার করে। এই সেন্সরগুলির ব্যর্থতার ফলে ভুল পরিবর্তন হতে পারে, যার ফলে মোটর অনিয়মিত অপারেশন বা সম্পূর্ণ মোটর ব্যর্থতা হতে পারে।
5. কন্ট্রোলার/ড্রাইভারের ব্যর্থতা: BLDC মোটর নিয়ন্ত্রণের জন্য দায়ী মোটর কন্ট্রোলার বা ড্রাইভার ব্যর্থতা অনুভব করতে পারে। এই ব্যর্থতাগুলি ইলেকট্রনিক উপাদানের ব্যর্থতা, অতিরিক্ত গরম বা অনুপযুক্ত ভোল্টেজ/কারেন্ট নিয়ন্ত্রণের কারণে হতে পারে।
6. কম্যুটেশন ইস্যু: কম্যুটেশনের সমস্যা, যেমন ভুল সময় বা ফেজ সিকোয়েন্স, অনিয়মিত মোটর আচরণ, ঘূর্ণন সঁচারক বল হ্রাস বা মোটর নিয়ন্ত্রণ হারাতে পারে।
7. যান্ত্রিক ক্ষতি: BLDC মোটরগুলি প্রভাব, অত্যধিক কম্পন, বা অনুপযুক্ত পরিচালনার কারণে যান্ত্রিক ক্ষতির জন্য সংবেদনশীল হতে পারে। যান্ত্রিক ক্ষতির ফলে মিসলাইনমেন্ট, ভারসাম্যহীন রোটর বা ক্ষতিগ্রস্ত উইন্ডিং হতে পারে।
8. পরিবেশগত কারণ: কঠোর বা চাহিদাপূর্ণ পরিবেশে ব্যবহৃত BLDC মোটর অতিরিক্ত চ্যালেঞ্জের সম্মুখীন হতে পারে। আর্দ্রতা, ধূলিকণা, রাসায়নিক পদার্থ বা চরম তাপমাত্রার মতো কারণগুলি মোটর ক্ষয় এবং ব্যর্থতাকে ত্বরান্বিত করতে পারে।
9. উত্পাদন ত্রুটি: মোটর উপাদানের ত্রুটি, দুর্বল সমাবেশ অনুশীলন, বা উত্পাদন প্রক্রিয়ার সময় অপর্যাপ্ত মান নিয়ন্ত্রণ প্রাথমিকভাবে ব্যর্থতা বা মোটর জীবনকাল হ্রাস করতে পারে।
